Herramienta de diagnóstico para instalaciones eléctricas de remolques

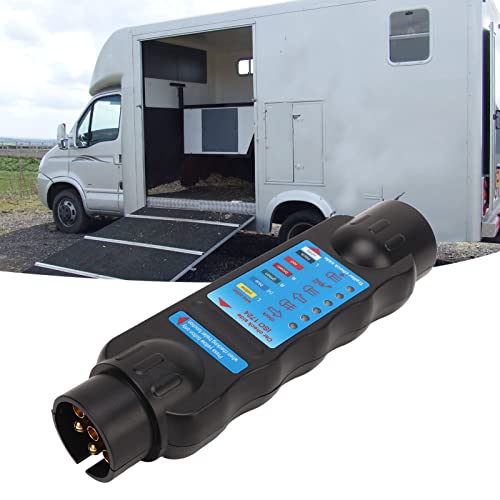

La correcta transmisión de corriente desde el vehículo motriz hacia los accesorios de arrastre es fundamental para la seguridad vial. Los fallos de masa y las conexiones sulfatadas son anomalías comunes que este instrumental detecta con precisión milimétrica. Al aislar cada circuito, el operario identifica si el problema reside en el coche o en el propio remolque.
Análisis detallado de conectividad

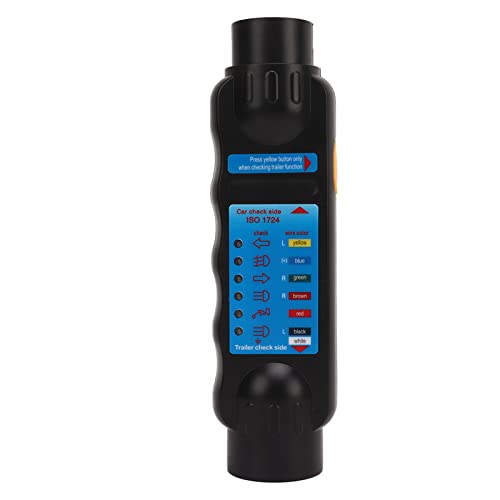

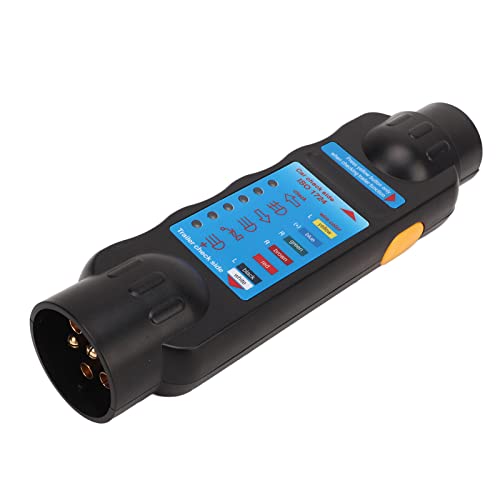

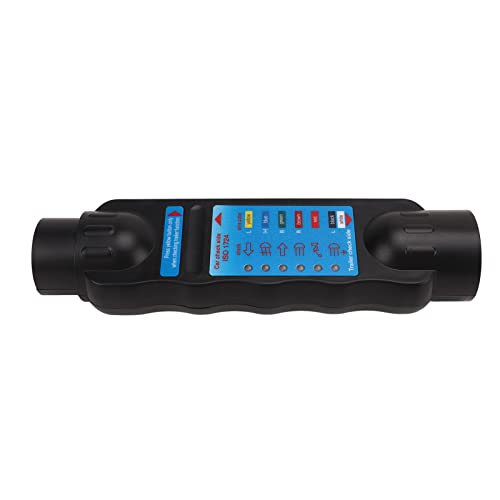

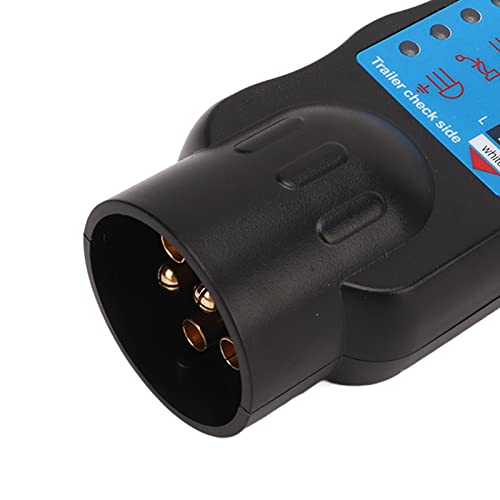

La estructura de 7 pines sigue el estándar europeo de distribución de funciones lumínicas. Cada diodo luminoso del panel frontal corresponde a una línea específica, facilitando un mapa visual del estado del cableado sin requerir un multímetro tradicional.
| Línea de prueba | Función asignada | Indicador de estado |
|---|---|---|
| Pin 1 | Indicador de dirección izquierdo | LED Amarillo |
| Pin 2 | Luz antiniebla trasera | LED Azul |
| Pin 3 | Retorno de masa | Línea común |
| Pin 4 | Indicador de dirección derecho | LED Verde |
| Pin 5 | Luz de posición derecha | LED Marrón |
| Pin 6 | Luces de frenado | LED Rojo |
| Pin 7 | Luz de posición izquierda | LED Negro |
Ventajas operativas para el mantenimiento autónomo
- Compatibilidad universal: Funciona de manera óptima en coches, furgonetas y todoterrenos con sistemas de 12V.
- Aislamiento de fallas: Determina el origen exacto del corte de energía, ahorrando horas de revisión manual del cableado.
- Operación simplificada: No requiere alimentación externa, ya que utiliza la propia corriente del sistema bajo análisis.
