La Solución Ideal para la Medición de Voltaje Alterno

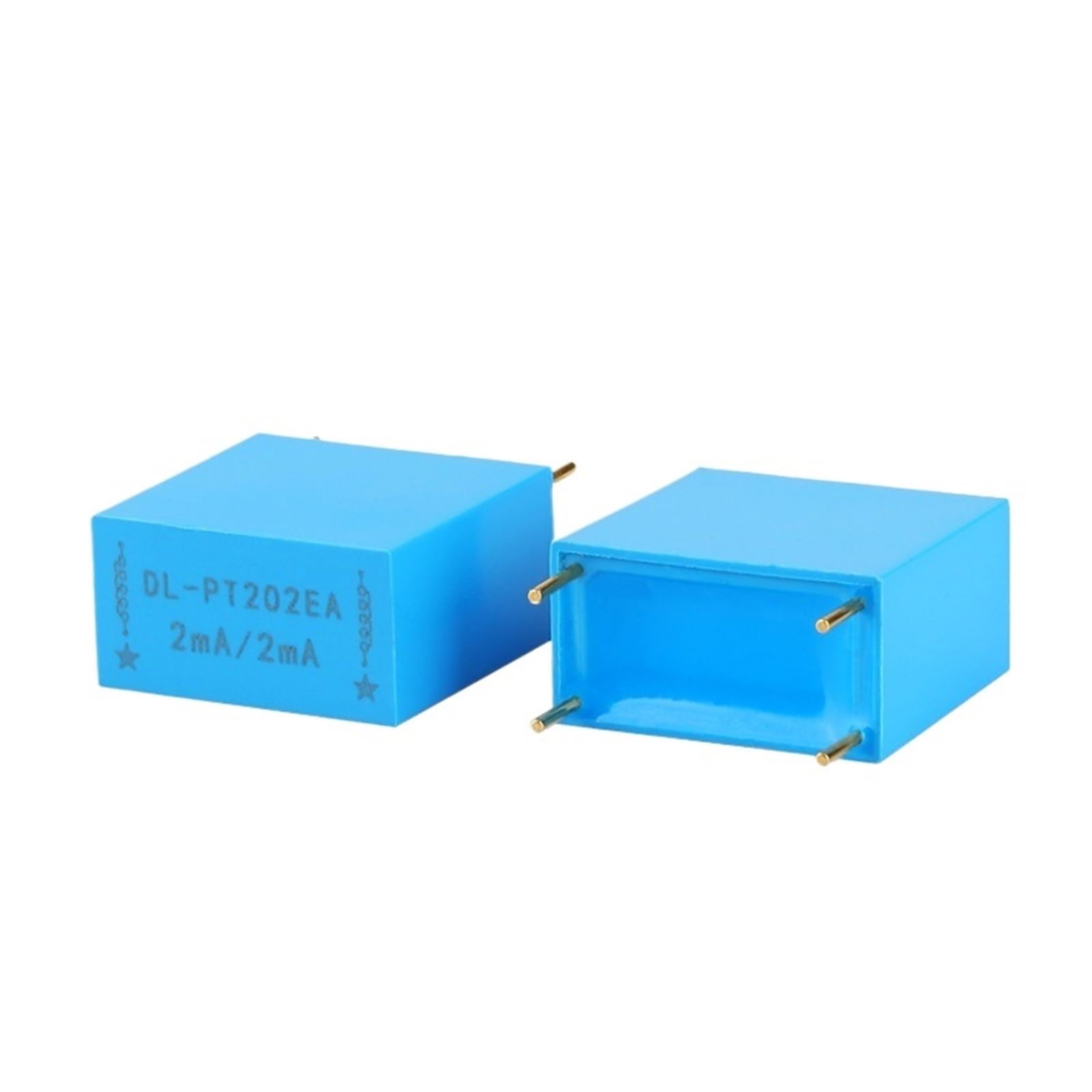

Monitorear líneas de corriente alterna requiere componentes que manejen magnitudes delicadas con seguridad. El transformador de voltaje DL-PT202EA resuelve la necesidad de adaptar tensiones de 0-8V CA para que puedan ser procesadas por módulos analógicos digitales sin riesgo de cortocircuito.

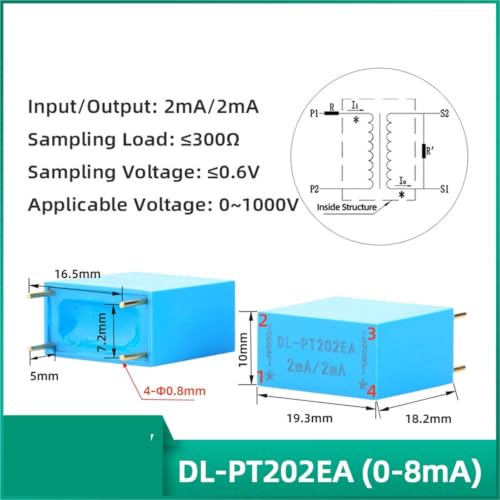

Estructura y Dimensiones de Conexión
Diseñado con un factor de forma compacto, el dispositivo optimiza el espacio disponible en la PCB. La configuración de pines simétricos previene errores de polaridad durante el ensamblaje manual o automatizado.
Datos de Rendimiento Operativo
| Corriente Nominal de Entrada | 2 mA máxima |
| Rango de Voltaje Soportado | 0 a 8V CA |
| Factor de Conversión | 1000 : 1000 |
| Formato de Salida | Pines para soldadura en PCB |
Escenarios de Implementación Práctica
Piense en el diseño de un medidor de consumo doméstico inteligente. Este sensor se coloca en la etapa de entrada para recibir la señal de voltaje, reduciendo la corriente a un máximo seguro de 2 mA, permitiendo que el microprocesador calcule el consumo en tiempo real de forma segura y eficiente.
